Première approche

On a tous je pense eu l'occasion pendant nos visites au rucher pendant l'été observé le manège des frelons asiatiques évoluant autour de nos ruches et la façon dont ils attaquent les planches d'envol de façon isolée ou en groupe . On a même pu se défouler en fin de visite et avant de quitter le rucher de faire une partie de raquette électrique pour en occire le plus possible.

Mais sauf à utiliser des ouvriers chinois payés au grain de riz pour les employer à ces parties certes "efficaces" de raquettes tueuses devant les ruches il n'est de solutions pérennes qui appliquent ce principe permanent d'électrocution des FA que via le principe d'une harpe électronique d'électrocution à haute tension des FA.

Les premières disponibles dans les commerces impliquaient un prix exorbitant voir dissuasif. Elles avaient le mérite d'exister et de répondre aux premières urgences mais comportaient souvent des manquements d'équipements utiles comme les bacs de récupération des FA choqués, une couverture contre la pluie, la nécessité de disposer de batteries d'alimentation electrique etc..

Heureusement de nombreux contributeurs ont mouillé le maillot pour trouver le moyen d'obtenir cette défense redoutable à moindre prix sachant que pour la construction d'une harpe ce ne sont pas les composants électriques / électroniques qui sont les plus onéreux bien au contraire.

Que ce soit des contributions individuelles ou au sein de GDSA et autres associations d'apiculteurs, différents ateliers collectifs ont vu le jour et c'est tant mieux !

Rien de compliqué pour réaliser un tel dispositif si ce n'est qu'il faut du temps, quelques outils et être un peu bricoleur.

Au coup par coup ( sans donc être de la petite ou moyenne série) une harpe électronique va avoir un coût de revient compris entre 60 et 100 € si on doit tout acheter ou un peu moins si on utilise des éléments de récupérations. Bien sûr selon le degré de sophistication que l'on s'octroie pour non seulement réaliser une harpe efficace et meurtrière on peut faire du plus en consentant quelques euros complémentaires mais c'est à la décision et moyens de chacun.



Q'est-ce qu'une harpe électronique anti FA et que faut-il pour en construire une?



Le principe de base est de capturer le FA en vol et en approche du rucher et  des ruches. A bien observer son manège le FA n'arrive pas directement pour fondre sur la planche d'envol d'une ruche.  Il décrit une première approche circulaire d'observation , il fait le tour du rucher ou de la ruche, souvent en arrivant par l'arrière pour ensuite se mettre en vol stationnaire sur le devant 'une ruche sur laquelle il aura jeté son dévolu.

Puis quand il est prêt il fonce sur la planche d'envol et essaye de se saisir d'une abeille, qui peut résister et repousser l'attraque mais qui souvent succombe aux fortes mâchoires qui la saisit puis s'envol avec elle pour parfois se reposer sur un obstacle de proximité, branche; muret etc;. lieu de son crime , où il va décapiter l'abeille,  couper son abdomen pour ne garder que son thorax , réservoir de protéines et de corps gras ( vitellogène)  qu'il emmènera à son nid et qui servira à nourrir les larves / la reine. C'est sa mission pour le développement de sa colonie. Dès son magot déposé il repart en chasse et revient à la source. ( On peut alors traquer son manège avec la procédure dite du "Pot" à découvrir dans le diaporama disponible à la page : Kit communication 5ème diaporama) et trouver l'emplacement du nid secondaire pour le faire détruire.



Seulement voilà le système de la harpe électronique va mettre fin à son manège et à celui de ses congénères. IL vient  certes mais il ne reviendra plus car son vol circulaire ou latéral devant les ruches va rencontrer les fils de la harpe électronique et son electrocution va le faire tomber dans un  bac d'eau savonneuse où s'il n'est pas mort sur le coup par le choc de l'électrocution, ka dans le bas il se noiera.

De cette observation on en déduira le positionnement de la harpe pour qu'elle intercepte la trajectoire. d'approche du FA. On la placera perpendiculaire au front de ruche  dans un intervalle afin de capter la trajectoire du FA balayant le front de ruche dans sa première approche.

Schéma de principe :

Ci-dessous harpes sur mon rucher. On retient le principe minimal d'une harpe pour 5 ruches mais qui veut la fin met les moyens !

On peut on disposer devant et une derrière toujours perpendiculairement au linéaire des ruches.

De quoi est composée une harpe électronique contre le frelon asiatique?

 Principalement :

  • d'un bâti sur lequel sont tendus deux circuits  indépendants de fils métalliques fins créant la harpe proprement dite.
  • D'un boitier électrique étanche IP55 dans lequel seront fixés un régulateur de tension et un életrificateur de haute tension voir une horloge programmateur
  • D'une source d'alimentation ( Réseau électrique , batterie 12 V, Dalle photovoltaïque,.. au choix et selon l'emplacement du rucher)
  • D'un bac de recueil des "FA électrocutés" contenant un liquide savonné ( eau +liquide vaisselle, le savon joue le rôle de répulsif pour les abeilles)
  • D'un petit élément de couverture/ toiture protégeant les connexions et le bac.

Nous allons voir chacun de ses éléments les uns après les autres sachant que la réalisation donne toute la liberté aux bricoleurs de réaliser le principe retenu de la meilleure façon qu'ils l'envisagent avec les moyens techniques, outillages et financiers qui leur sont propres !

Une vidéo très bien faite vous montre la réalisation pas à pas et les différents solutions proposées par clic-Innov64, merci à eux pour cette contribution et partage

LE BÂTI.

Il doit être stable, puis résister aux rafales de vent par exemple sous les orages. Il peut être fixé / solidarisé avec le sol. (Piquetage / vissage / selon la nature du sol).On peut utiliser des valets de maçon pour le piquetage ferme.

Donc un piètement, un cadre fixé solidairement sur ce piètement.

On peut prendre un chevalet en bois de bricolage ou construire ensemble piètement et cadre solidairement à partir de pièces de bois récupérées ( bois de palettes par exemple..). retenez bien que ce cadre doit être lesté ou fixé sur un support très stable pour ne pas pouvoir être renversé.

Quelque soit le cadre retenu, celui-ci devra comporter une barre transversale haute et une barre transversale basse. On utilisera une tige filetée de diamètre 12 ou 14mm pour ce faire. Chacune de ces barres sera habillée d'une gaine annelée, gaine d'habillage de tuyau d'eau PER bleue ou rouge peu importe la couleur ou gaine annelée électrique de passage de câbles de diamètre 16 mm. la gaine enveloppant la tige filetée doit être à bout touchant le cadre bois à chaque extrémité elle a la fonction d'isolant entre les 2 circuits de fils tendus.

LA HARPE.

Pour constituer la harpe proprement dite on va tisser un fil métallique fin (j'utilise le fil à filer les cadres de ruches et cela va très bien !).

On trace avec un marqueur fin les anneaux de la gaine en commençant à 22 mm du montant vertical en bois  d'un côté et tous les 44 mm pour réaliser ce premier circuit.

On commence par un fil qui démarrera sur la traverse gainée et annelée haute à 22  mm du cadre en bois et l'on laissera un écart de 44 mm entre chaque montée / descente de ce fil. Ce fil sera le circuit + qui sera raccordée à la cathode de la batterie 12 v ou au fil +  doté d'une pince croco  rouge en provenance du boitier électrique d'alimentation. Il faut que le fil soit bien tendu.  Une fois déjà bien tendu par traction à la main et fixé à l'autre extrémité au  bout de la gaine annelée, utilisez un tendeur à pignons comme celui que l'on utilise quand on file les cadres de corps ou de hausse. Pour bien tendre les fils j'ai retenu le principe d'un ressort qui permet de maintenir la tension constante du fil quelque soit les dilatations du fil (température extérieure importante ) comme montré sur le schéma ci-contre, cliquez sur l'image pour l'agrandir)



Une fois ce premier circuit filé en place on reprend le marqueur pour pointer l'anneau qui accueillera le fil de l'autre circuit . Les marques doivent se trouver au milieu de l'intervalle du premier circuit soit à 22 mm de chaque fil.  Procéder alors de la même façon pour filer le cadre et en veillant bien au respect des intervalles..





Sur le schéma ci-contre il est employé la notion de fil bleu et fil rouge ce n'est que pour faciliter la compréhension du montage à réaliser; en fait on prend le même fil à filer les cadres pour réaliser les 2 circuits distincts.





Une abeille passe facilement dans des mailles de 12 mm x 12 mm d'un grillage donc encore plus facilement dans des intervalles de 22 mm !







LA PARTIE ELECTRONIQUE DE LA HARPE.

Pour accueillir la partie électronique  du système on prendra dans une enseigne de bricolage  une boire de dérivation étanche à la norme IP55 de bonne dimension au moins de 10 cm X 10 cm. cette boite sera fixée sur un des montants verticaux du bâti / cadre par 2 vis avant d'avoir son fond de boite garni d'une petite plaque de contreplaqué aux dimensions du fond de la boite épaisseur 18mm.  La tailler juste pour qu'elle soit enserrée légèrement en force dans le fond de la boite, (arrondir les angles à la râpe à bois.)  Ce fond en CP permettra de visser les différents éléments électroniques de façon ferme. De cette boite partiront 2 paires de câbles électriques selon la formule finale retenue pour l'alimentation..

Vous retrouverez sur le site mapetiteabeille.fr un document très bien détaillé pour vous accompagner et aider à réaliser ce boîtier en toute sécurité. et la vidéo de l'atelier collectif de construction d'une harpe pas à pas par clic-innov64.

Autre vidéo intéressante à regarder et bien expliquée sur ma maison du bonheur Montage partie électronique harpe.

1 paire  de fil Rouge et noir en provenance de la batterie  ou de la dalle photovoltaïques servant à l'alimentation en 12 Volts du régulateur de tension.

1 paire de fil rouge et noire terminée par des pinces crocos qui viendra de l'électriseur Haute tension pour alimenter chacun des circuits.. je fixe les pinces croco sur les boucles des ressorts de tension, cela tient bien sans souci.

Et éventuellement une paire de fils venant de la dalle photovoltaïque et alimentant la batterie 12 Volts..

Les principaux éléments électroniques nécessaires sont

  • Un régulateur de tension
  • Un générateur de haute tension
  • Une horloge coupe circuit ( Jour Nuit ou un interrupteur programmable)
  • avec en plus soit une dalle Photovoltaïque de 20 W   et d'environ 20 cm  x 20 cm
  • et ou une batterie 12 volts.

Le régulateur de tension.

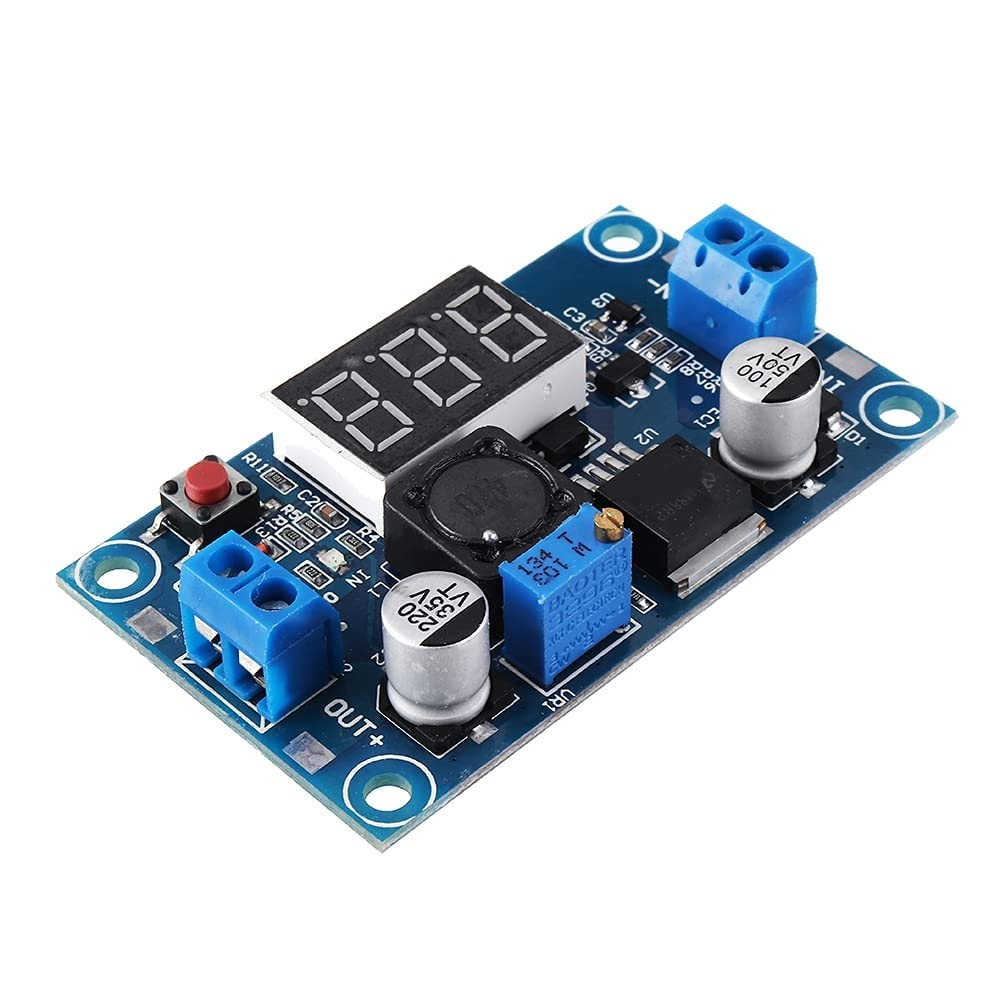

On le trouve à  le commander en ligne il se représente comme la photo ci-contre avec 2 bornes d'entrées ( IN)   permettant de raccorder le fil +  rouge et le fil -  noir en provenance de la batterie ou de la dalle photovoltaïque  et 2 bornes de sortie ( OUT) pour brancher les fils devant  alimenter l'électriseur générateur de haute tension.

Ce régulateur quand on le branche sur une batterie 12 Volts, affiche la tension de la batterie par des leds lumineuses numériques soit 12,0 v cela confirme la tension d'entrée. SI on appuie sur le petit bouton poussoir ( ici rouge) on pourra lire la tension de sortie.Pour le réglage on reste en tension d'entrée 12 v affichée.

Une petite vis permet  en la tournant dans le sens inverse des aiguilles d'une montre d'abaisser la tension à 3,7 volts. Tournez la vis jusqu'à obtention de l'affichage de cette tension de 3,7  volts. Ceci fait votre régulateur est réglé il suffit de le visser sur le fond de la boite de dérivation étanche  dans un angle en laissant sortir le fil rouge et noir par une des sorties caoutchoutées à juste percer pour laisser passer ces deux fils. Utilisez 4 petites vis de 4 x 16 mm pour fixer cet élément.

Coût par exemple sur Amazon environ 6 € via le lien suivant : régulateur abaisseur de tension.



L'électrificateur générateur de haute tension. (1800v)

Cet élément sert à produire de la haute tension  (1800 v) nécessaire à l'électrocution du FA quand ses deux ailes touchent 2 fils en traversant la harpe. Sur chacune des bornes (In) on branchera le fil bleu et le fil blanc provenant du régulateur de tension et sur les bornes de sortie (Out) on branchera un fil rouge et un fil noir asse long pour aller à l'aide de pinces crocos se fixer sur chacun des ressorts de tension des fils de la harpe.

Si on alimente le système  uniquement avec une dalle photovoltaïque le courant généré n'est produit dès que la lumière  du jour est suffisante et s'érrête dès que la lumière décline le soir et la nuit.

Par contre si on avait une installation plus complexe avec une grande dalle Photovoltaïque  fixée sur un poteau dans le rucher, celle-ci alimentant une batterie de 12 volts  mise dans un bac étanche en PVC avec couvercle et que cette dernière alimente à son tour plusieurs harpes , il faudra alors faire un montage électrique dit en parallèle reliant chaque harpe  les unes aux autres en respectant la continuité du circuit + et celle du circuit - jusqu'à la dernière harpe.

 Horloge programmable

Afin d'éviter la décharge accidentelle de la batterie la nuit on peut intercaler sur le circuit  en amont  ( entre la DALLE PHOTOVOLTAÎe la batterie d'alimentation et a première harpe) un minuteur Jour / nuit  ou un interrupteur commandé par une horloge électronique  comme celle ci contre



Dalle photovoltaïque.

Une dalle de 20 W  alimentant en 12 volts la batterie ou la  boite de dérivation suffit pour alimenter une harpe ...Il faudra adapter et bricoler un support pour permettre sa fixation en débordement du cadre de la harpe et de sa couverture avec des articulations pour régler l'inclinaison et l'orientation de la dalle vers le secteur le plus lumineux. Coût entre15 et 20 €



ACCESSOIRES DIVERS

Enfin pour finir il faut compléter chaque harpe d'un bac de recueil des FA choqués mais qui parfois peuvent survivre au choc et repartir. pour cela on place un bac / auge  ( jardinerie ou magasin de bricolage) qui contiendra de l'eau et du liquide vaisselle de manière à provoquer la noyade du FA choqué.  On en trouve entre 5 et 10 € une  de 25 Litres suffit.

Pour 4 € on a une auge de maçon  qui fait très bien l'affaire encore faut il choisir un modèle au dimension compatible à l'écartment des deux jambages de la harpe.





Pour protéger de la pluie les fils et la gaine annelée il est utile de poser au dessus un élément de faitière en tôle ou goudronné servant alors de "toiture" pour la harpe. une faitière de 1 m de longueur en Onduline goudronnée coute environ 12 € dans les enseignes de bricolage. Un élément  de faitière tôlée  coûte environ 15  €.











Reste un détail d'importance à prendre en compte. Votre harpe doit se confondre dans le paysage et avoir des couleurs mates sans éclats ou brillance. les cadres en aluminium par exemple sont détectés par les FA et ils arrivent à éviter la harpe de ce fait.

Un bon coup de pinceau avec les 3 couleurs Camo Vert kaki, noir,& brun rend la harpe plus discrète et piégeant.



La touche finale concerne la sécurité. Un petit panonceau avertissant tout public  de la haute tension dans les fils des harpes est plus que recommandé, les mauvais curieux de passage pouvant être amenés à toucher les fils de la harpe en ce demandant à quoi cela sert ??!!



En additionnant les tarifs de tous ces éléments  puis en comptant la quincaillerie, vis, écrous,  barre filetée faine annelée vide peinture etc les pièces de bois on est face à un budget entre 70 et 100 € maximum. Si on utilise beaucoup de matériaux ou accessoires de récupération ( un bon bricoleur ne jette jamais rien  n'est-ce pas !) on  peut être en dessous de 55 €



Cela reste un investissement mais si cela permet de sauver une ou des ruches de la pression des FA alors c'est largement vite amorti. Quand ont voit les bacs se remplir de FA on ne regrette rien !
